產品介紹

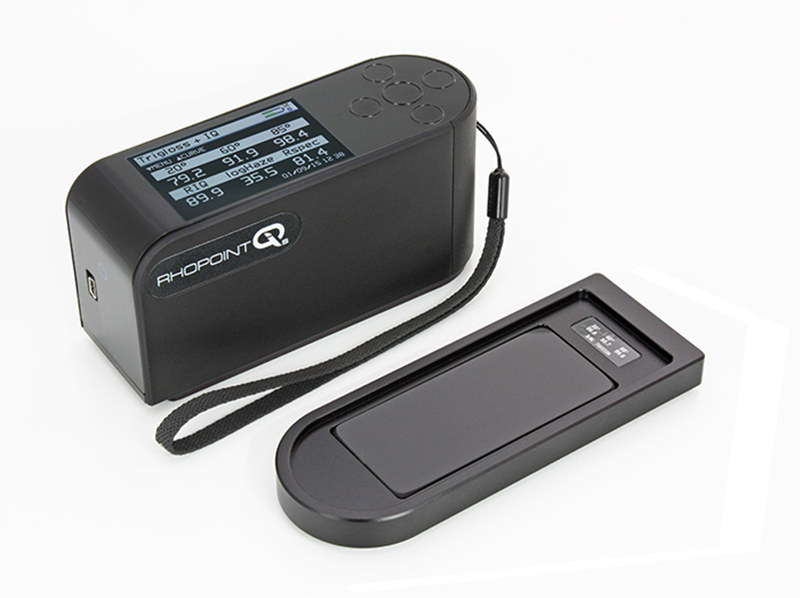

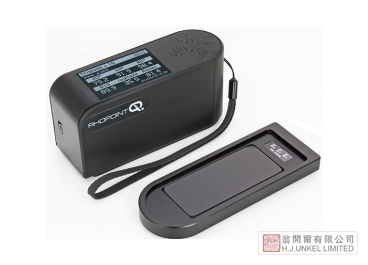

Rhopoint IQ-S外觀質量評估儀能同時評估5種外觀質量問題與顯示反射曲線，如20/60/85°光澤度，峰值光澤度和反射霧影，鮮映性，成像度。

Rhopoint IQ-S系列能夠?qū)鹘y(tǒng)的光澤度計無法評估的的反射特性及表面狀態進行分析。

產品特點

Rhopoint IQ-S外觀質量評估儀是IQ的升級版，不僅提高了光澤度精度，更輕巧、更便攜，憑借其優異的性能，被廣泛地應用于汽車工業、船舶游艇、涂料涂裝、表面處理、金屬制品、陶瓷工業等各種領域。具有以下的特點：

1. 能測量20°、60°、85° 3個角度的光澤度。

2. 對于10GU以下的低光澤表面，能在重復性精度0.1GU、再現性0.2GU的高精度條件下測量。

3. 能夠自動修正樣品不平整或傾斜表面所引起的誤差。

4.小型輕便，方便攜帶，操作簡單。

5.充滿電后能夠測量約20000次。

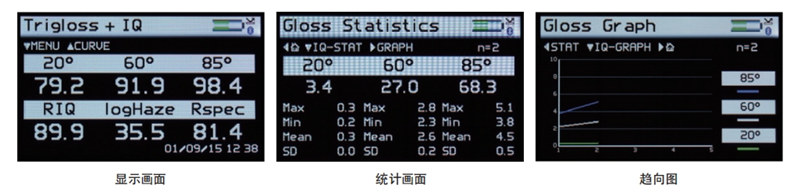

6. 能夠使用USB數據線，將數據傳輸至電腦上。

測量原理

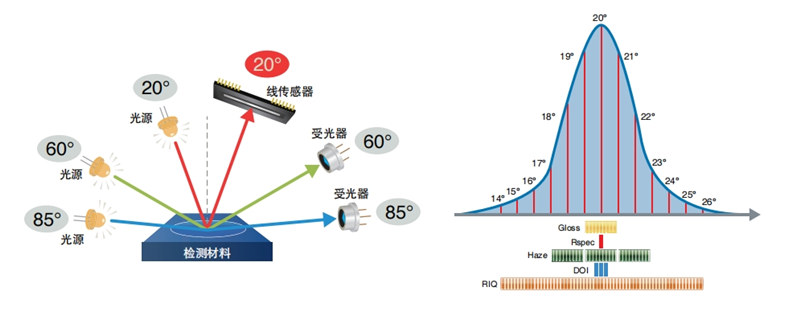

Rhopoint IQ系列使用光電二極管矩陣檢測器接受鏡面反射方向的反射光。針對各測量項目中的反射峰值，取得各種既定角度所接收的光量，并進行運算處理。

光澤度Gloss一測量從表面反射光的量

光澤度Gloss按比例測量從物體表面反射的光。光澤度測量應根據被物體表面的情況正確的選擇85°的啞光，60°的中光澤，20°的高光澤和金屬色。

測量單位：GU

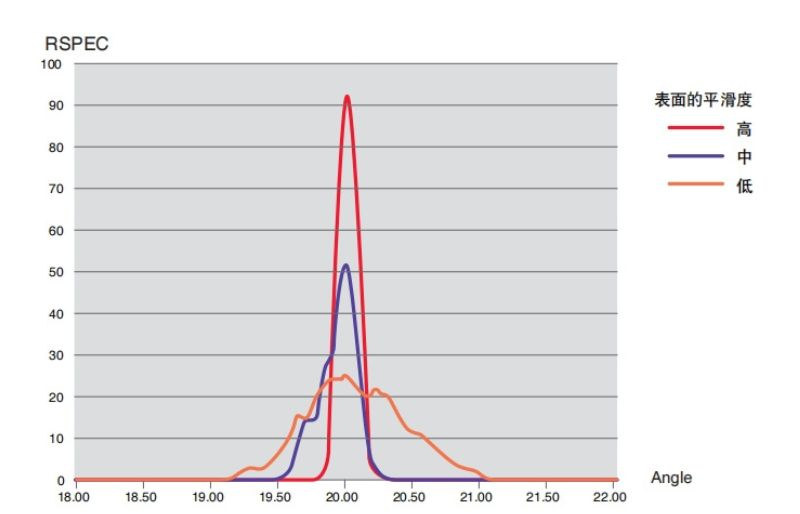

峰值光澤度Rspec一獲取反射角附近角度的反射光量

用途：峰值光澤度對于表面紋理非常敏感，用于辨別光滑表面紋理的細微差別。

反射霧影Reflection Haze一由表面殘留物或細微的紋理導致的一種光學效應

現象：在高強度反射表面周圍可看到明顯的渾濁外觀、反射對比度損失、光暈和成像模糊

成因：表面涂料分散性差、原材料不兼容、增塑劑不勻、媒介物的質量、烘烤/干燥/固化條件、拋光痕跡、細微的劃痕、表面老化、氧化、潔凈度不佳/表面有殘留物。

鮮映性DOI一反映被測表面反射圖像的清晰度

能有效評估汽車外觀裝飾表面、金屬等的加工狀況等。

低鮮映性現象的成因：表面橘皮，表面上刷的標記、波紋或其他可見的結構導致反射的圖像扭曲現象。

成因：涂料流動不均勻，涂料粘度太高或太低，固化前涂料的凹陷或流動，不正確的顆粒的尺寸或分布，過度噴涂，不適當?shù)恼丈浠蛑匦聡娡繒r間，涂料間的兼容性，不正確的固化時間或溫度。

測量模式：0-100, 100是完美的光滑表面。

成像度RIQ一RIQ用于量化橘皮和表面波紋等現象

這個新參數提供的結果比鮮映性(DO)測量更準確，更接近人眼對表面紋理的感知，尤其是汽車外觀等高質量表面。

RQ不佳的現象：表面橘皮、刷痕、波紋或其他表面紋理，導致反射影像扭曲。

成因：工藝問題、涂料無規則流動、涂料粘度太高或太低、固化前涂料發生凹陷或流動、顆粒尺寸或分布不規則、過度噴涂、不適當?shù)恼丈浜椭匦聡娡繒r間不正確、涂料間的兼容性、固化時間和固化溫度不正確。

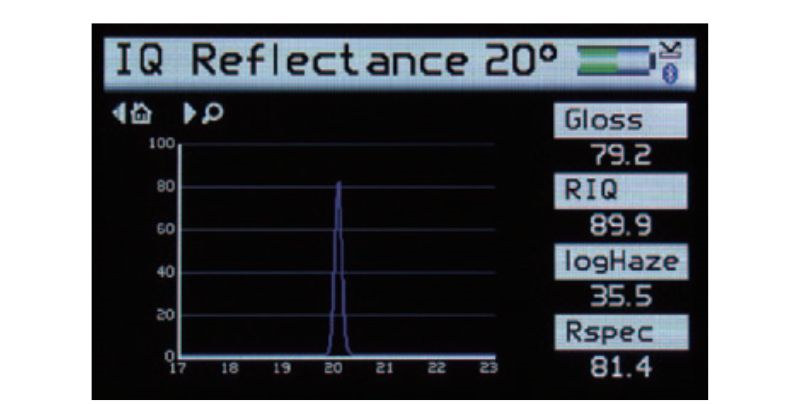

反射曲線

反射曲線表示的是在受光角度為20°時，所測量表面的反射光強度與角度對應情況，采用配置光電二極管矩陣檢測器的方法，達到了測量受光角度為20°時的反射光曲線的目的。
