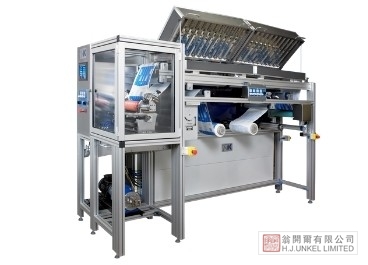

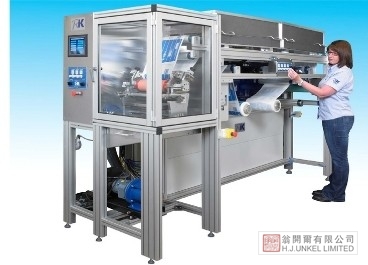

RK試驗室/中試生產涂布機VCML

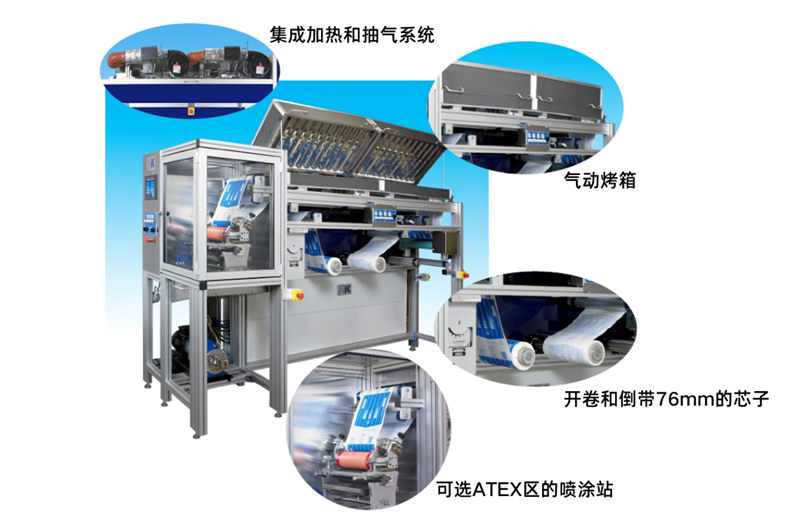

VCML實驗室/中試生產涂布印刷機是一款精密設計的涂布機，適用于以卷軸為基礎的印刷、涂布和層壓所有類型的柔性卷材，如紙張、薄膜和金屬箔。VCML實驗室/中試生產涂布機能夠?qū)⒏鞣N涂層應用方法應用到各種涂料中，如油墨、油漆、清漆、溶劑型和水基粘合劑，特別適用于產品開發、質量控制和專門產品的小規模生產。
VCML涂布印刷機優勢
?適用于印刷、涂層和復合所有類型的柔性卷材
?適用于溶劑型、水性和UV型應用
?涂布和印刷系統容易互換

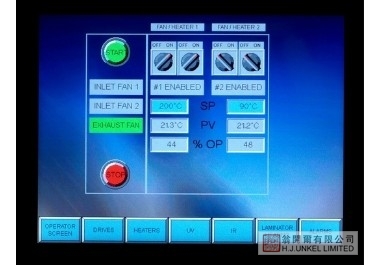

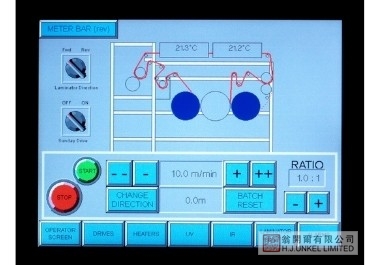

?帶有圖形設置和操作系統的觸摸屏控制系統
?速度范圍為1-50m/min的伺服驅動
?剛性的鋁制框架
?集成電氣和氣動控制
?有多種標準印刷涂布工藝可供選擇，可以配置成各種涂布方法，滿足廣泛的應用。這些涂層和印刷系統很容易互換。
多功能涂布印刷機VCML客戶名單
VCML實驗室/中試生產涂布機被廣泛運用在涂料油墨，顏料，樹脂，染料，膠粘劑，紙張，薄膜，醫藥，電池紡織等等行業，部分企業如下：
實驗室/中試生產涂布機VCML應用
| ?計量棒涂布 | ?凹版印刷 | ?直接凹版印刷 | ?反向凹版印刷 |
| ?膠印凹版印刷 | ?差異膠印凹版印刷 | ?柔印 | ?輥式刮刀涂布 |
| ?狹縫涂布 | ?旋轉涂布 | ?氣刀涂布 | ?熱熔膠涂布 |
旋轉運行式涂布印刷機ROKO和實驗室/中試生產涂布機VCML之間的比較
| 詳情 | 旋轉涂布印刷機ROKO | 試驗室/中試生產涂布印刷機VCML (標準版) | VCML – Load Cell Version 試驗室/中試生產涂布印刷機稱重傳感器版 |
| 速度范圍（m/min) | 0.2至2 2至20 5到50（標準） 10到90 速度范圍是通過改變變速箱來設定的 | 1至50 m/min 不需要更換變速箱 | 1至50 m/min 不需要更換變速箱 |
| 操作控制 | 傳統的旋鈕和開關 | 彩色觸摸屏(HMI) | 彩色觸摸屏(HMI) |
| 操作語言 | 多語種 | 多語種 | |
| 卷板寬度 | 可達300 mm | 可達300 mm | 可達300 mm |
| 電氣控制柜 | 外部地板或墻壁安裝 | 集成控制面板 | 遠程落地式控制面板 |
| 涂抹器直徑mm | 67.5 mm 或（100 mm用于凹印印刷) | 81 mm–100 mm用于凹版印刷 | 81 mm–100 mm用于凹版印刷 |
| 驅動 | 單交流電機 | 2 個伺服電機 | 2 個伺服電機 |
| 速度控制 | 變頻器模擬設定 | 伺服控制器數字設定 | 伺服控制器數字設定 |
| 尺寸，長*寬*高，m | 2 *1* 2.3 | 2.4*1*1.8 | 2.4*1*1.8 |
| 最大卷材直徑，mm | 300 | 300 | 300 |
| 最大卷材重量，kg | 25 | 60 | 60 |
| 幅材張力范圍，kg | 5 – 10 | 1 – 20 | 1 – 20 |
| 張力控制 | 手動 | 手動 | 自動閉環稱重傳感器 |
| 開卷和倒帶 | 可拆卸自鎖夾頭 | 懸臂自鎖夾頭 也可提供氣動夾頭 | 懸臂自鎖夾頭 也可提供氣動夾頭 |
| 開卷剎車 | 卡尺 | 氣動裝置 | 磁粉制動器 |
| 倒帶離合器 | 氣動裝置 | 氣動裝置 | 磁粉制動器 |
| 工作噪音水平 dB @ 1m | >75 | 70 | 70 |
| 干燥機隧道長度mm | 600 | 900 | 900 |
| 噴嘴數量 | 5 | 11 | 11 |
| 最大噴嘴速度m/s | 1 | 5 | 5 |
| 噴嘴間隙mm | 1到2 | 1到2 | 1到2 |
| 進排氣管直徑mm | 50 | 100 | 100 |
| 加熱器功率Kw | 11 | 11 | 11 |
| 氣流調節 | 噴嘴間隙和阻尼器 | 噴嘴間隙和阻尼器 | 噴嘴間隙和阻尼器 |
| 蒸汽去除 | 通往涂層托盤前后的排氣管 干燥機入口和出口上的排氣管 | 帶排氣裝置的封閉涂層區域 干燥機背面的集成排氣管 | 帶排氣裝置的封閉涂層區域 干燥機背面的集成排氣管 |
| 涂層區域提取認證 | ATEX | ATEX & NFPA | ATEX & NFPA |

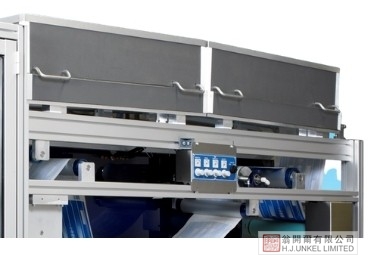

| 烘干機穿線 | 可拆卸底板允許從隧道下方穿線 | 蛤殼式，氣動開口，便于穿線 | 蛤殼式，氣動開口，便于穿線 |
| 烘干機隧道保溫 | 無 | 12 mm 硅膠泡沫 （低熱損失） | 12 mm 硅膠泡沫 （低熱損失） |
| 烘干機管道 | 50 mm柔性硅膠軟管 | 100 mm柔性硅膠軟管 | 100 mm柔性硅膠軟管 |
| 安裝步驟 | 將ROKO底座放在工作臺上并固定; 將干燥器定位并固定到框架上; 定位并固定電氣柜和電源風扇; 將電源線連接到機柜; 連接基本單元、機柜和電源風扇之間的所有電纜; 在供應風扇和干燥器之間安裝軟管/管道; 連接壓縮空氣和水管 | 定位和調平機器; 將電源線連接至機器(整體機柜); 連接壓縮空氣和水管 | 定位和調平機器; 將電源線連接到機器上; 連接壓縮空氣和水管; 從VCML布線并連接控制電纜至控制面板 |
| 屏幕操作說明 | 無 | HMI上顯示的設置說明 | HMI上顯示的設置說明 |
| 遠程故障診斷 | 無 | 可選 | 可選 |
實驗室/中試生產涂布印刷機VCML實驗室/中試生產涂布印刷機VCML技術參數
卷板寬度可達300mm
剛性鋁框架長2.5m，寬1m，高1.8m

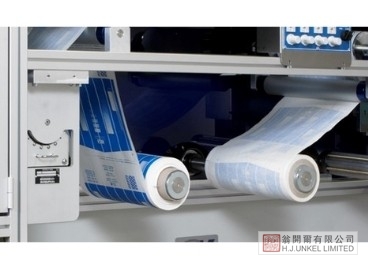

懸臂式開卷和倒帶

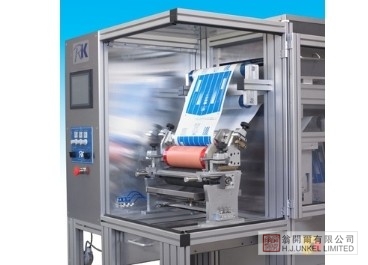

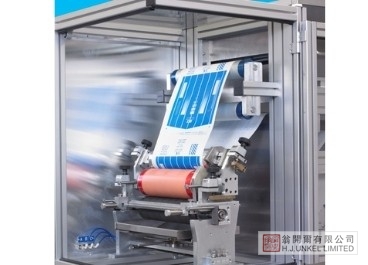

帶托盤升降機和槽的頭部安裝站
帶有可調節的氣動壓區的層壓機站
速度范圍為1-50 m/min的伺服驅動
實驗室/中試生產涂布機VCML可選配件
- 電子張力控制

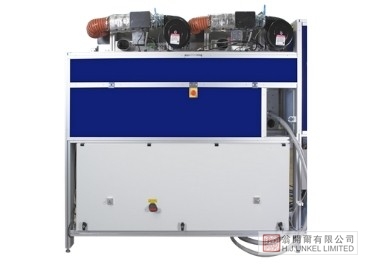

- 熱風干燥
- 加熱層壓機
- 紫外線固化
- 紅外線
- 電暈處理
- 邊緣引導
- ATEX涂層區
