視頻-涂魔師在線ATO非接觸膜厚分析儀
-

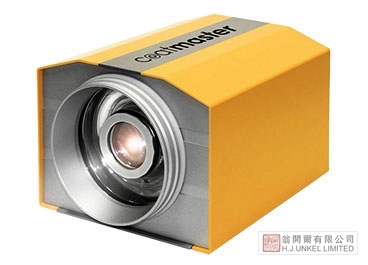

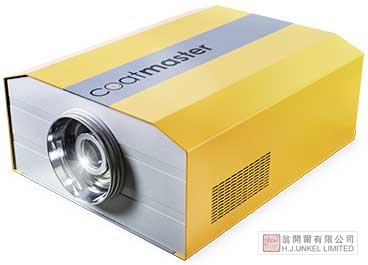

涂魔師在線ATO非接觸膜厚分析儀簡介
coatmaster涂魔師Inline在線ATO非接觸膜厚分析儀用于粉末涂料，油漆以及熱噴涂行業進行品質及工藝控制。其盡可能大的優點在于可以在生產過程中提前測量涂層厚度，甚至是工件上未固化的粉末涂料或濕油漆。
coatmaster可在噴涂后立即進行測量,測量過程中無需接觸工件，無需破壞工件，量程為1微米-1毫米。測量結果精que，不受涂料顏色，基材外形和材質影響。它根據涂料的熱阻特性進行測量。
涂魔師ATO與傳統干膜測厚儀技術對比
coatmaster在線非接觸式實時測厚系統測量原理
CoatMaster在線ATO非接觸膜厚分析儀采用ATO非破壞性非接觸式涂層測厚專利技術，利用盡可能的紅外測溫鏡頭以及數字信號傳輸(DSP)技術。
通過專利的算法分析產品表面溫度的動態變化過程確定涂層厚度及其它特性,精que測量，重復性好.
測溫鏡頭外圍為電腦控制的脈沖閃光燈，測量過程中閃光燈會對所測的涂層進行加溫。鏡頭里有一個特制的紅外感應器遠程監測涂層表面溫度變化過程。
涂層表面溫度的降低的動態變化過程具有特性，它受到涂層厚度以及基材材料的熱特性影響。涂層越薄(假定其熱導性比基材低),表面溫度降得就越快。表面溫度隨著時間的變化過程將提供涂層厚度的有關信息。
不僅是涂層厚度，涂層的熱阻性，導熱性以及熱擴散性都可以快速而準確的測量。

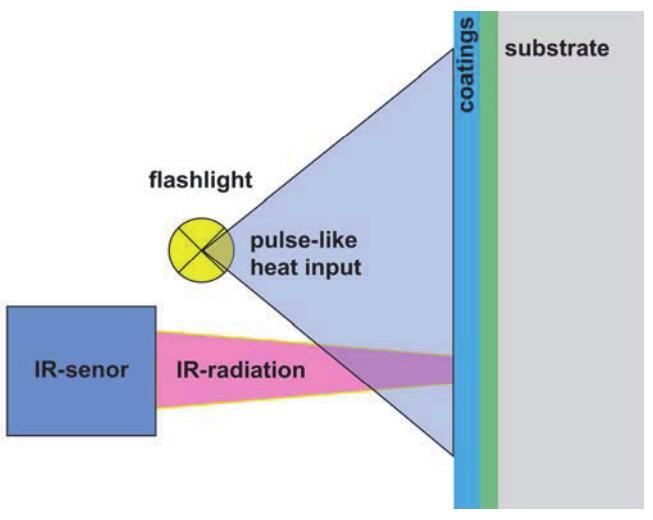

CoatMaster 在線ATO非接觸膜厚分析儀測量原理結構圖
coatmaster 在線ATO非接觸膜厚分析儀用紅外測溫鏡頭測量涂層厚度，無需破壞產品，無需接觸產品，不同型號最長能達到100厘米距離內輕松進行非接觸式涂層厚度測量。所以可以檢測各種不同形狀和尺寸的產品，可以在任何生產環境下使用。
在線ATO非接觸膜厚分析儀特色功能
非接觸式測量
采用熱光學專利技術，可在100厘米的距離內進行非接觸式涂層厚度測量。
在線和實時性
連續測量生產線上的移動工件，適用于測量搖擺晃動、外形復雜（曲面、內壁、立體、邊緣等部位）、各種顏色（不受白色等淺色限制）的工件。
100%數據自動連續記錄
測量數據自動記錄在ERP或MES系統，可統計及不間斷追溯生產全過程；通過膜厚數據的統計分析，優化涂裝設備消耗品的更換周期及生產工藝。
及時發現生產環節及涂裝設備潛在隱患通過人工干預調整仍不能達到合格范圍時，能及時發現噴槍或設備故障，修復故障，提高生產效率，穩定產品質量
檢測各種基材上的涂層.
包括：金屬，塑料，橡膠，木材，碳纖維(CFRP), 玻璃等多種基材
適合多種應用
適用于潤滑劑和聚合物涂層
使?jié)櫥湍た刂圃谳^小的容差內。測量速度快，CoatMaster能實現快速測試并輸出連續數據文檔
適用于濕膜.
可測量未固化的涂層;重復性高，節省材料和時間，同時保證了產品質量。
適用于粉末涂料
檢測涂層厚度可減少高達30%的粉末涂料消耗量。在生產早期進行涂層厚度檢測，有效節省時間和減少次品率
適用于粘合劑
在柔軟，甚至在粗糙的表面上，測量系統都能進行可靠測量，保證了產品高的品質要求
適用于熱噴涂涂層
快速測量經機械加工表面熱噴涂后的涂層厚度。不僅節省質量控制時間，使交付產品上附有數據記錄

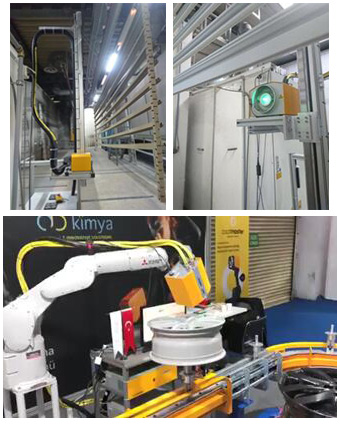

涂魔師在線ATO非接觸膜厚分析儀客戶案例
涂魔師在線ATO非接觸膜厚分析儀涂魔師在線ATO非接觸膜厚分析儀技術參數
m1
m2
m3
m4
探頭重量
4.9kg
4.9kg
4.9kg
4.9kg
測量范圍
1-2000μm
1-2000μm
1-2000μm
1-2000μm
測量距離(最大值)(ii)
30 cm
50 cm
80 cm
120 cm
相對標準偏差 (i)
3%
1.5%
0.7%
0.3%
燈的使用次數(iii)
1 mio.
2 mio.
4 mio.
8 mio.
測量頻率 (iii)
1 Hz (2Hz opt.)
1 Hz (2Hz opt.)
1 Hz (2Hz opt.)
1 Hz (2Hz opt.)
樣品的相對速度 (ii)
120m/min
120m/min
120m/min
120m/min
允許角度 (ii)
± 80°
± 80°
± 80°
± 80°
允許距離 (ii)
5-30cm
5-50cm
5-80cm
5-120cm
探頭工作溫度
60°C
60°C
60°C
60°C
探頭環境溫度（放置風柜）
5°C-35°C
5°C-35°C
5°C-35°C
5°C-35°C
相對濕度(不結露)
<80%
<80%
<80%
<80%
探頭與風柜高度差
8m
8m
8m
8m
以太網接口
Yes
Yes
Yes
Yes
W-Lan接口
Opt
Opt
Opt
Opt
外部觸發接口
Yes
Yes
Yes
Yes
(i)鋁材上固化粉末涂層厚度為60um，工作距離為20cm, 1000j
(ii)取決于涂層/基材
(iii)取決于功率的設定
涂魔師在線ATO非接觸膜厚分析儀涂魔師在線ATO非接觸膜厚分析儀常見問答
該設備對樣品進行隔空測試，數據是否準確？Coatmaster在線非接觸式實時測厚系統的測試原理為熱測法原理。該設備通過一種輕微的脈沖來加熱涂層表面。開始預熱幾度后，涂層表面因熱量擴散到涂層和基材的較深處，然后冷卻下來。涂層越薄(假定其導熱系數比基材低)，表面溫度下降的速度越快，因此得出涂層厚度，從而實現非接觸式無損隔空測量。
測量厚度范圍是多少？該設備支持1-2000微米的隔空測量。
若樣品在生產線上，上部被固定，下部在晃動，探頭是否需要精確對準？Coatmaster在線非接觸式測厚系統測量時無需對準，即便是用于生產線上晃動的工件檢測也沒有問題。
是否支持電腦數據鏈接？數據傳輸出來的格式?可以支持?jǐn)?shù)據鏈接，數據以XML格式傳輸。
這款儀器讀數精度與底材和涂層的導熱率對比有什么關系？Coatmaster在線非接觸式濕膜測厚系統，采用的是光熱法測厚原理，讀數精度隨底材與涂層的導熱率對比減少而降低。
不同顏色，視乎精度要求決定是否需要校正?黑色，白色，藍色，金屬色，最多需要5種校正。正負5微米的話要校正5種顏色
該設備可以測試的最薄涂層厚度為多少？金屬表面聚合物涂層 (例如PTFE漆)： 2微米
粉末涂層：20微米
濕膜：5微米
關于產品是異形件，形狀大小多變，工件架單邊寬度有30cm，且有晃動，是否會影響測試精度?工件的探測距離在10-30厘米內，也可以在±5厘米內晃動測量。
可以測量異形件的平面部份
在零件上的涂層主要測量點的定位必須由傳感器來完成——傳感器需要檢測到零件，并在正確的時間觸發Coatmaster非接觸式測厚系統的測量。這需要PLC編程。
用電要求是多少?是否需要人工操作?230伏電壓，全自動測量，無需人工干預
是否可以寄送樣品進行測試?我司已推出在線非接觸式濕膜厚度測試服務，只需到我司官網上填寫測試申請表(http://jc.hjunkel.com/coatmaster.asp)，您的申請通過之后會有專門技術人員與您電話確認，并確認樣品數量和寄樣要求要求
涂魔師在線ATO非接觸膜厚分析儀涂魔師在線ATO非接觸膜厚分析儀標準配置
系列 描述 m1
測量距離5-30cm ，
精度< 4 % (決定于涂層和基材)
m2
測量距離5-50cm ,
精度< 2% (決定于涂層和基材)
m3
測量距離5-80m ,
精度<1% (決定于涂層和基材)
m4
測量距離5-120cm ,
精度<0.5% (決定于涂層和基材)
包括：軟件，電源線,說明書
