視頻-防爆型微型流量泵
-
高端的應用都需要小體積的液體計量泵。如果有些領域需要長工作壽命且無密封的齒輪泵設計就需要高科技的解決方案。典型的應用就是結晶的輸送，對空氣敏感或脫氣介質，燃料電池技術，輸送尿素培養液用于除去柴油機尾氣中的氮氧化物，透析分解技術等。

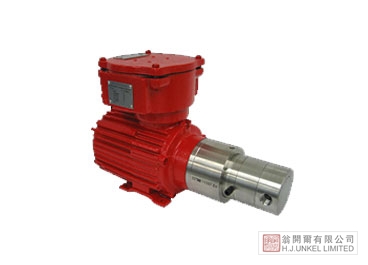

mzr-11507 Ex防爆型微型流量的驅動是由強大的稀土磁力耦合器完成的，可以適用于各種各樣的介質，包括腐蝕性介質。泵的尺寸僅為358 x 120 x 224 mm，重量約為約 22 kg，傳輸速度為58 – 1152 ml/min， 由于環形齒輪的設計，泵內的粘度范圍可以從0.3到5000 mPas，無閥門環形齒輪泵的工作原理保證了盡可能小的剪切應力。
ATEX 防爆認證
mzr-11507 Ex防爆型微型流量泵符合歐盟指令 94/9/EEC，滿足1區2區的防爆要求
高劑量精度
精密度 CV < 1 %
使用壽命長
mzr-11507 Ex防爆型微型流量泵采用耐磨陶瓷組件，接液部分可選用不銹鋼 316L (1.4435), 碳化鎢鎳基; 軸封: 石墨增強 PTFE, 合金 C276 (2.4819); 靜密封: FPM。
粘度范圍廣
mzr-11507 Ex防爆型微型流量泵擁有0,3 – 5.000 mPas的粘度適用范圍，可用于輸送甲醇, 溶劑, 粘合劑, 油脂, 凝膠等不同粘度范圍的產品。
緊湊的尺寸
微型環形齒輪泵是小型的旋轉式容積泵，具有體積小、重量輕、流量均勻、效率高、使用壽命長等特點，加上電機，產品長度約為 358 mm
低脈動輸送,低剪切應力
旋轉式微型環形齒輪技術，擁有自吸能力好、流量均勻等特點，.流量由工作部件和轉速?zèng)Q定、與排出壓力無關、因此輸送更為穩定。
運行原理
兩個偏心輪在旋轉的時候通過擺線針輪嚙合，以保證在任何時候系統都有幾個密封的泵室，嚙合齒的尺寸比例大致為6/7，可產生6個密封的泵室。
微環形齒輪泵的軸被連接到內部轉子，由精確控制的電動馬達提供動力。外部轉子安裝可轉動的基座，并通過內部轉子驅動。
隨著偏心軸轉子的轉動，進料側的泵室空間增加，出料側的泵室空間減小，并且因此產生一個均相和低脈動流量，此時同時也會產生幾個相同的泵室，在運轉過程中，泵的輸送方向是可逆的。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-11507-ex.html
防爆型微型流量泵客戶案例
防爆型微型流量泵防爆型微型流量泵技術參數
環境溫度范圍 -20 ... +40 °C (-55 ... +60 °C *) 流量 58 – 1152 ml/min (29 - 576 ml/min *) 粘度范圍 0.3 – 5,000 mPas (10,000 mPas *) 精密度 CV < 1 % (變異系數) 轉速范圍 300 – 6000 rpm (150 – 3000 rpm *) 流體連接 3/8" NPT 內螺紋, 橫向可選 3/8" NPT內螺紋, 額葉 接液部分 不銹鋼 316L (1.4435), 碳化鎢鎳基; 軸封: 石墨增強 PTFE, 合金 C276 (2.4819); 靜密封: FPM, 可選: EPDM, FFPM 電動機/馬達 三相交流電動機, IEC- 063規格, 2 極, IP 55, 額定電壓 240/400 V, 頻率 50 Hz, 250 W 尺寸 (長 x 寬 x 高) 358 x 120 x 224 mm 重量 約. 22 kg 溫度保護 PTC-電阻片, 6 片 防爆認證 CE II 2G c T4 X 安裝地點 防爆區 1, 2 壓差范圍 0 – 40 bar (1 mPas); 0 – 80 bar (高于 16 mPas) 最大入口壓力 10 bar 工作溫度范圍 -5 ... +40 °C (-20 ... +120 °C *) 排量 192 μl 最小劑量 100 μl 備注 *視配件而定,
應要求提供定制的解決方案防爆型微型流量泵防爆型微型流量泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務;
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
防爆型微型流量泵防爆型微型流量泵常見問答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該彗諾HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
這個微量泵的流量控制是怎么控制的？通過由控制器控制齒輪的轉速，轉速越大，流量越大。
